Lernsituation 6.4

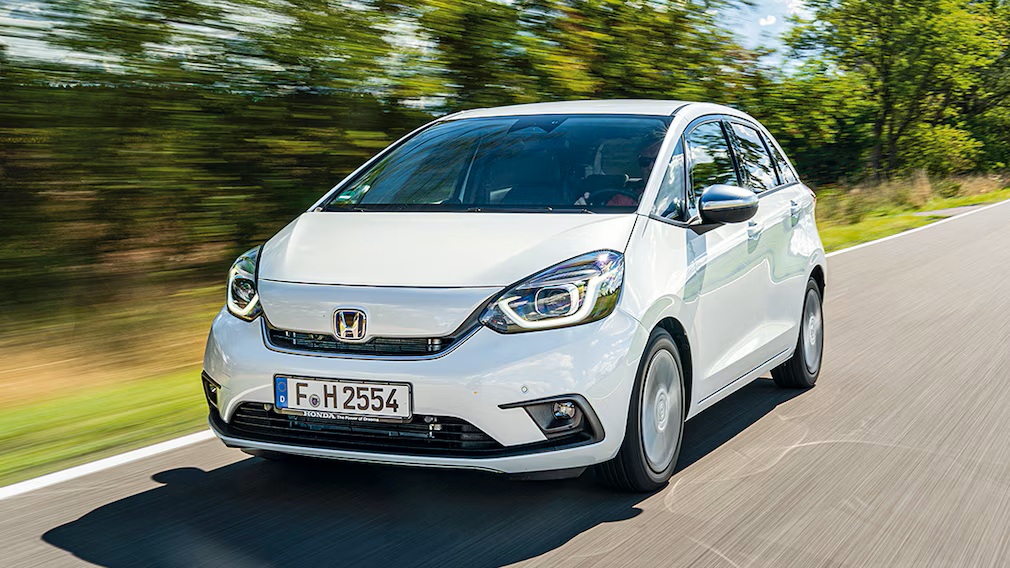

Ein Kunde bemängelt Ölverlust an seinem Honda Jazz e: HEV. Nach einer Sichtprüfung stellen Sie fest, dass an der Getriebeglocke Öl austritt. Der Ölverlust tritt am Wellendichtring der Kurbelwelle auf. Zum Austausch des Wellendichtrings muss der Elektromotor aus- und eingebaut werden.

Schauen Sie sich das Video an und stellen Sie die unterschiedlich Betriebsmodi fest.

Hybrid-Elektro-Fahrzeug - Aufbau  Funktionsweise (Animation)

Bearbeiten Sie im AKL 5-8 die Seiten 68 - 72.

Ein Audi Q5 Hybrid hat laut Anzeige im Display des Fahrzeugs eine Störung im Hybrid-System. Der Elektronantrieb ist ohne Funktion. Die Fahrerin setzt die Fahrt bis zur nächsten Werkstatt mit dem Verbrennungsmotor fort.

Bearbeiten Sie im Anschluss an das Video die Seiten 75 und 76 im AKL 5-8.

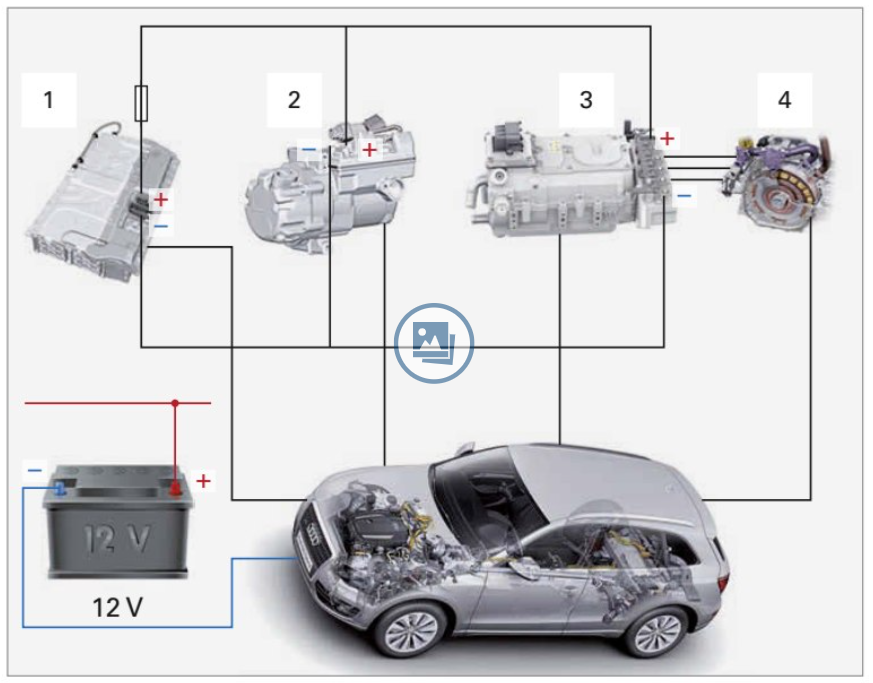

Ergänzen Sie folgende Farben im Plenum am Smartboard:

• HV-Plus-Leitung in ROT
• HV-Minus-Leitung in BLAU
• Leitungen für 3-Phasen-Wechselspannung: SCHWARZ
• Potenzialausgleichsleitungen: GRÜN
• Masseleitung: BRAUN

Bearbeiten Sie im AKL 5-8 die Seiten 75 - 76.

Zeitvorgabe: 25 min

Bearbeiten Sie im AKL 5-8 die Seiten 77 - 78.

Bearbeiten Sie im AKL 5-8 die Seiten 79 - 80.
